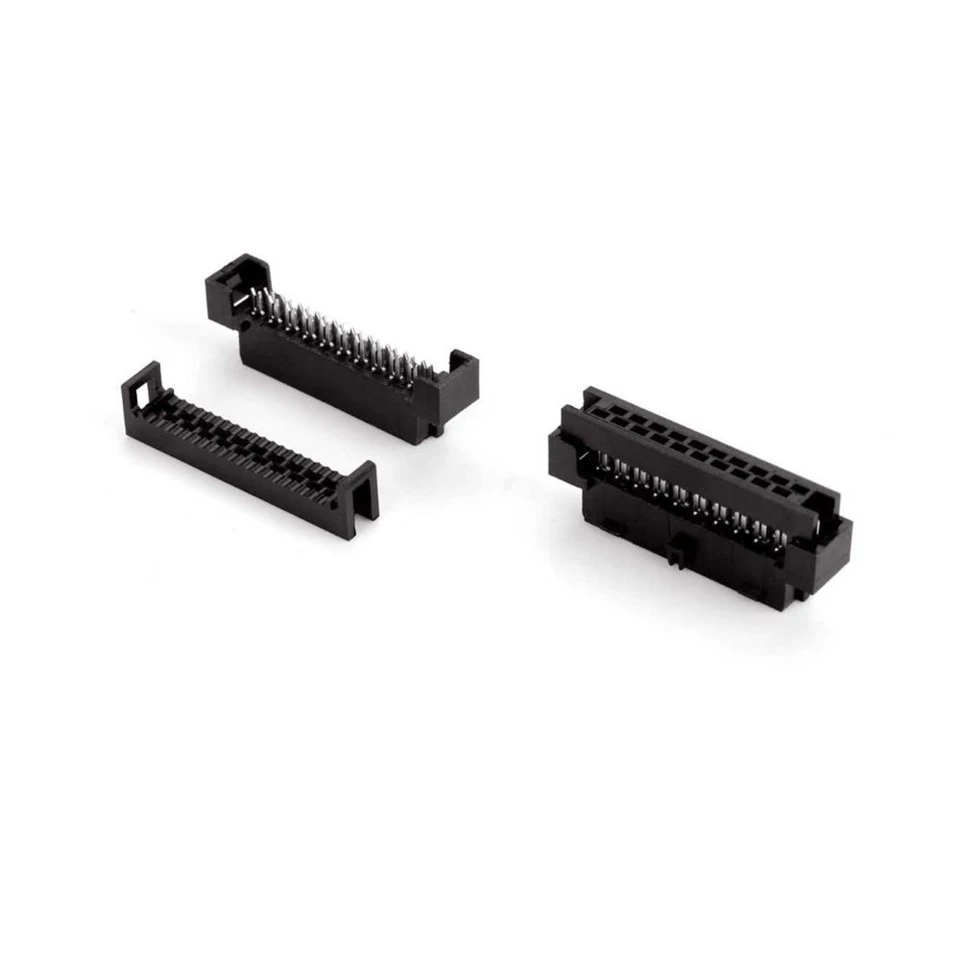

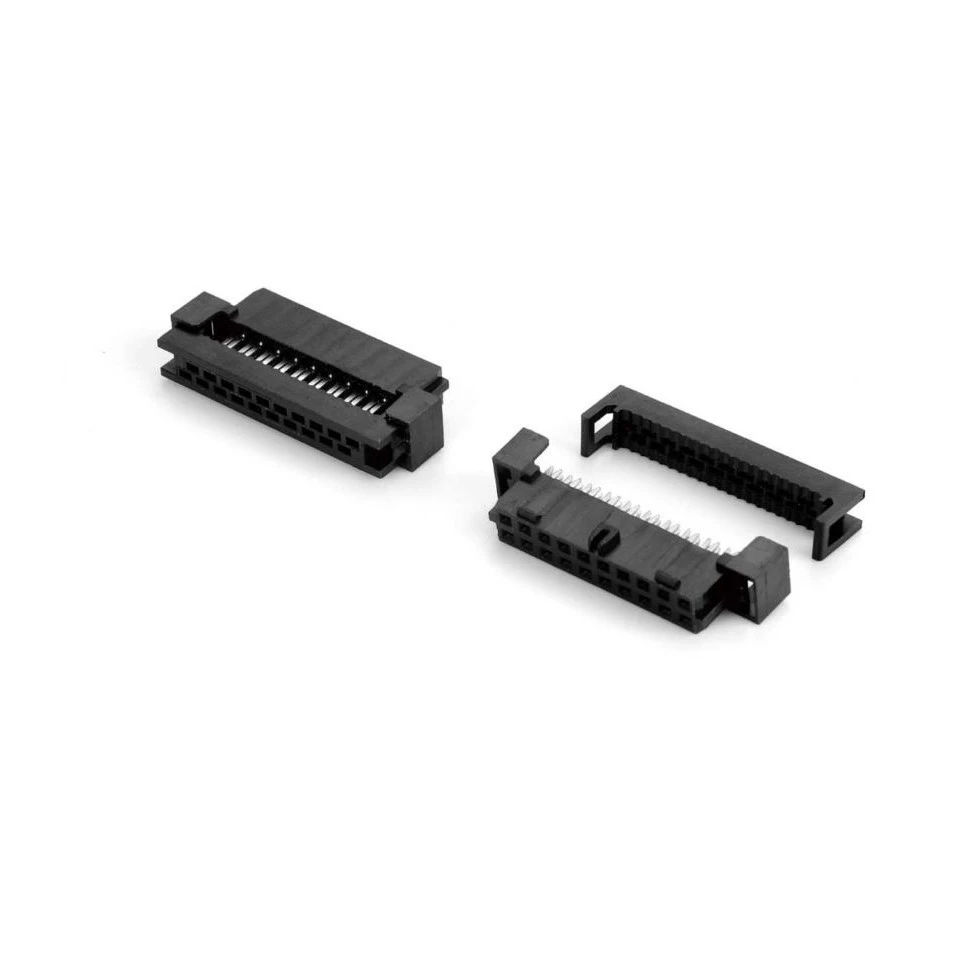

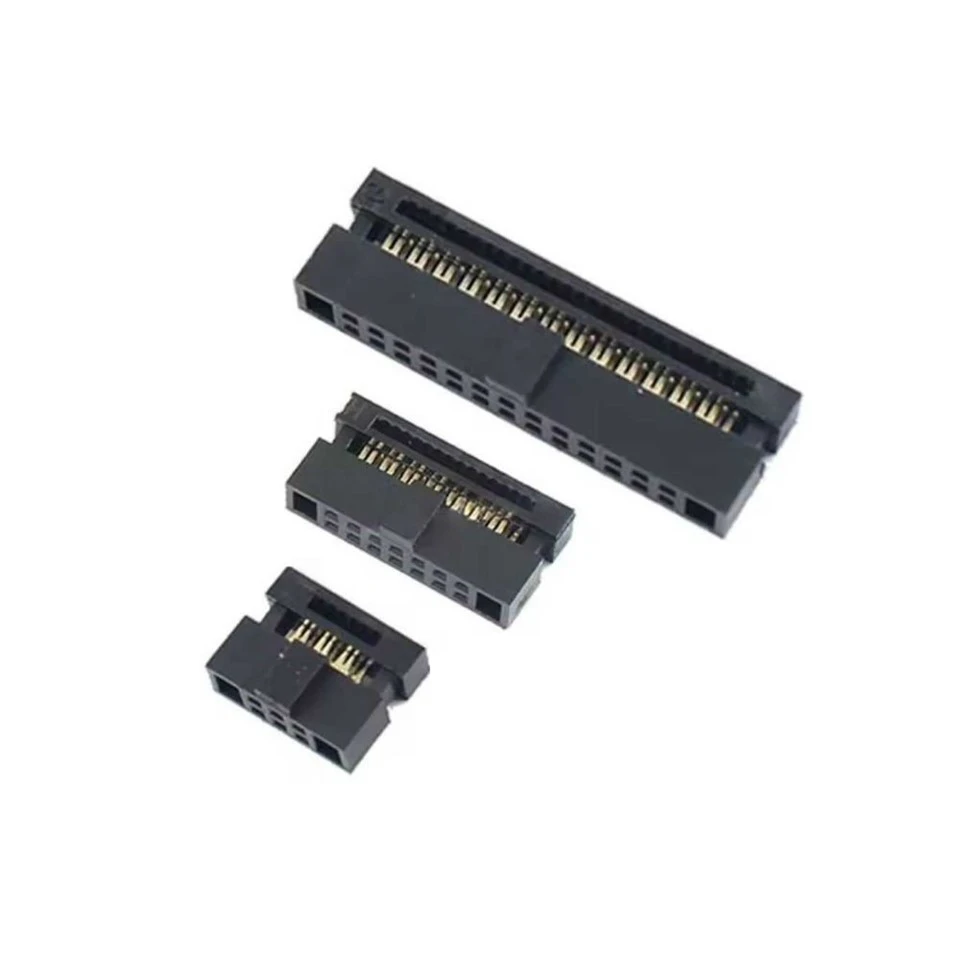

IDC Padang 1.27mm

Nota:Tersedia dengan pelepasan terikan, pilihan polarisasi dan selak lenting. Ketebalan penyaduran tersuai dan pin kedudukan tersedia.

1. Penyambung IDC Padang 1.27mm padat untuk-Kabel Reben Ketumpatan Tinggi
Menampilkan pic-menjimatkan ruang 1.27mm (0.050 inci) yang menyokong 6 hingga 100 kedudukan kenalan (nombor genap) - sesuai untuk sambungan kabel reben berketumpatan tinggi-tinggi. Sesuai untuk peralatan telekomunikasi, sistem storan data, kawalan industri dan peranti komputer.

2. Penamatan IDC untuk Perhimpunan Mesra Alat-Rapid
Penamatan Insulation Displacement Contact (IDC) menghapuskan pelucutan wayar - hanya tekan kabel reben ke tempatnya untuk sambungan yang pantas dan boleh dipercayai. Serasi dengan kabel reben rata pic 1.27mm (28 AWG), mengurangkan masa pemasangan dan kos buruh untuk pengeluaran-volume tinggi.

3. Prestasi Elektrik Boleh Dipercayai untuk Penghantaran Isyarat
Dinilai pada 1A setiap sentuhan dengan 100V AC/DC - sesuai untuk aplikasi penghantaran isyarat. Rintangan sentuhan Kurang daripada atau sama dengan 20 mΩ, rintangan penebat Lebih besar daripada atau sama dengan 1000 MΩ, dan tahan dielektrik AC 500V selama 1 minit memastikan prestasi elektrik yang konsisten dan selamat.

4. Perumah Suhu-Tinggi dengan Penarafan Nyalaan UL94V-0
Perumahan yang dibentuk daripada PBT atau PA6T dengan penarafan nyalaan UL94V-0 memberikan kestabilan terma dan keselamatan kebakaran yang sangat baik. Direka bentuk untuk prestasi yang boleh dipercayai dalam persekitaran yang mencabar - daripada pusat data kepada sistem automasi industri.

• Jawatan Hubungan: Standard daripada 6 hingga 100 pin (nombor genap), kiraan tersuai tersedia
• Jenis Penyambung: Soket IDC (perempuan), pengepala IDC (lelaki), peralihan tepi kad
• Gaya Pemasangan: Lekapkan kabel (gantung bebas), lekap PCB (melalui-lubang, SMT), sudut-kanan (90 darjah ), atau menegak
• Penyaduran Kenalan: Kilat emas (0.1μm), emas terpilih (0.3-0.8μm), emas penuh (1μm+), atau timah cerah
• Konfigurasi Pengepala: Pin lurus, sudut-kanan, SMT, dengan atau tanpa selak lenting
• Ciri Soket: Klip pelega terikan, slot polarisasi, -serasi rantai daisy
• Pilihan Kabel: Reben rata standard, reben pasangan terpintal atau pemasangan kabel tersuai
• Polarisasi: Polarisasi bonggol tengah, polarisasi mengimbangi atau kekunci tersuai
• Ciri-ciri Khas: Daisy-versi rantai, daisy-melalui keupayaan, tarik tab untuk mudah putuskan sambungan
• Pengekodan Warna: Warna kelabu (standard), hitam, putih atau tersuai untuk pengenalan

Penyelesaian IDC -Ketumpatan Tinggi untuk Sistem Elektronik Padat

• Kawalan Perindustrian & Automasi: Digunakan dalam modul PLC, komputer perindustrian dan panel kawalan di mana sambungan kabel reben berketumpatan tinggi -tinggi adalah penting untuk menyambungkan berbilang isyarat I/O dalam ruang panel terhad, dengan penamatan IDC membolehkan pemasangan pantas dan pendawaian medan yang konsisten.
• Peralatan Komunikasi Data: Digunakan dalam suis rangkaian, penghala dan panel tampalan untuk sambungan papan dalaman-ke-papan, menyediakan penghantaran isyarat yang boleh dipercayai untuk antara muka Ethernet, siri dan kawalan dalam infrastruktur telekomunikasi.
• Peranti Perubatan & Peralatan Diagnostik: Disepadukan ke dalam sistem pemantauan pesakit, peralatan pengimejan dan peranti diagnostik mudah alih di mana sambungan yang padat dan boleh dipercayai adalah penting untuk pemerolehan data dan pemprosesan isyarat dalam persekitaran klinikal.
• Instrumen Ujian & Pengukuran: Digunakan dalam osiloskop, pencatat data dan peralatan ujian automatik untuk menyambungkan kawalan panel hadapan, antara muka paparan dan modul dalaman dengan sambungan boleh berulang dan boleh dipercayai melalui beribu-ribu kitaran mengawan.
• Elektronik Pengguna & IoT: Dilaksanakan dalam peranti rumah pintar, get laluan IoT dan peralatan pengguna yang-sambungan dalaman berketumpatan tinggi mengurangkan jejak PCB sambil mengekalkan prestasi yang boleh dipercayai untuk-aplikasi sensitif kos.

1.Michael Chen, Jurutera Kawalan, Sistem Automasi Kilang
"Disawaikan pada soket IDC 1.27mm untuk semua modul I/O PLC kami. Penyambung 50 kedudukan mengendalikan semua isyarat medan dalam jejak yang padat, dan penamatan IDC telah mengurangkan masa pemasangan kami sebanyak 60% berbanding dengan penyambung kelim."

2.Sarah Wang, Pereka Perkakasan, Pengeluar Peralatan Rangkaian
"Penting untuk reka bentuk satah belakang suis kami. Pengepala 100-pin menyediakan-sambungan papan berketumpatan tinggi, dan selak lenting memastikan penggawan selamat dalam persekitaran telekomunikasi getaran tinggi."

3.Robert Zhang, Jurutera Peranti Perubatan, Sistem Diagnostik
"Digunakan dalam monitor pesakit mudah alih kami untuk sambungan kabel reben dalaman. Pic 1.27mm menjimatkan ruang PCB kritikal manakala kenalan-bersalut emas mengekalkan integriti isyarat untuk pemantauan tanda vital yang tepat."

4. Lisa Park, Pengurus Kejuruteraan Ujian, Ujian Semikonduktor
"Penting untuk lekapan ujian pengeluaran kami. Soket serasi rantai daisy-membolehkan berbilang papan disambungkan secara bersiri dan pengepala SMT menahan beribu-ribu kitaran mengawan dalam peralatan ujian automatik."

5.David Liu, Pereka Avionik, Sistem Aeroangkasa
"Dinyatakan dalam perakam data penerbangan kami untuk sambungan dalaman. Pic 1.27mm mencapai ketumpatan yang kami perlukan dalam ruang avionik padat, dan pelepasan ketegangan memastikan operasi yang boleh dipercayai melalui getaran melampau dan kitaran haba."
